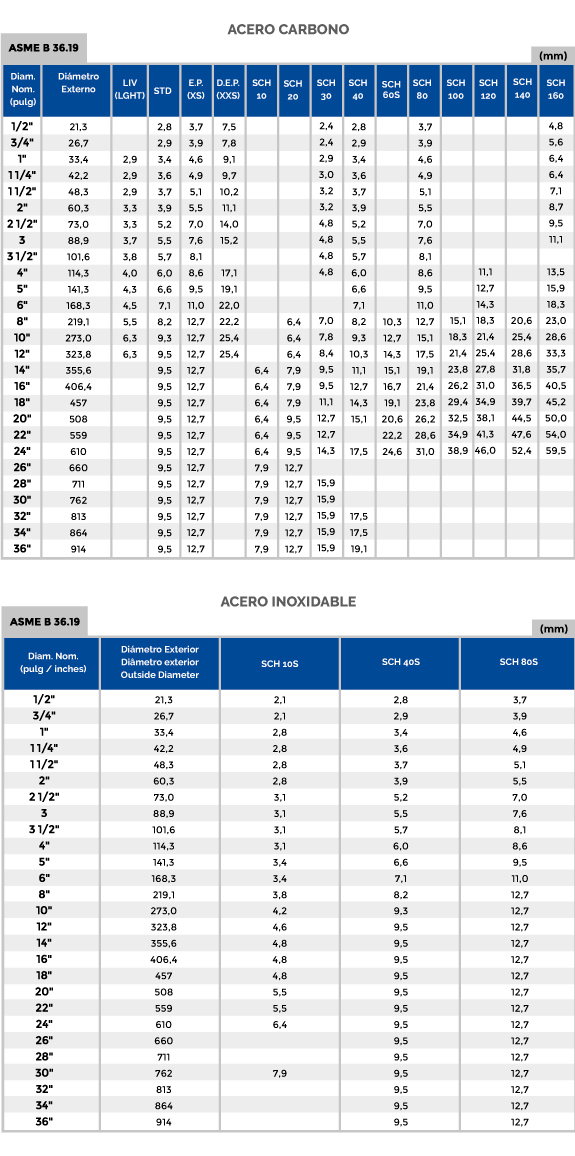

ESPESORES
TOLERANCIAS
BISELES

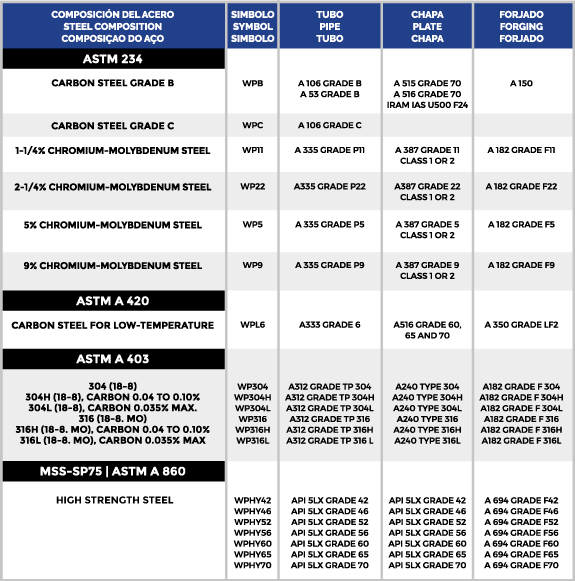

MATERIAS PRIMAS
IDENTIFICACIÓN
CERTIFICADO DE CALIDAD
ENSAYOS

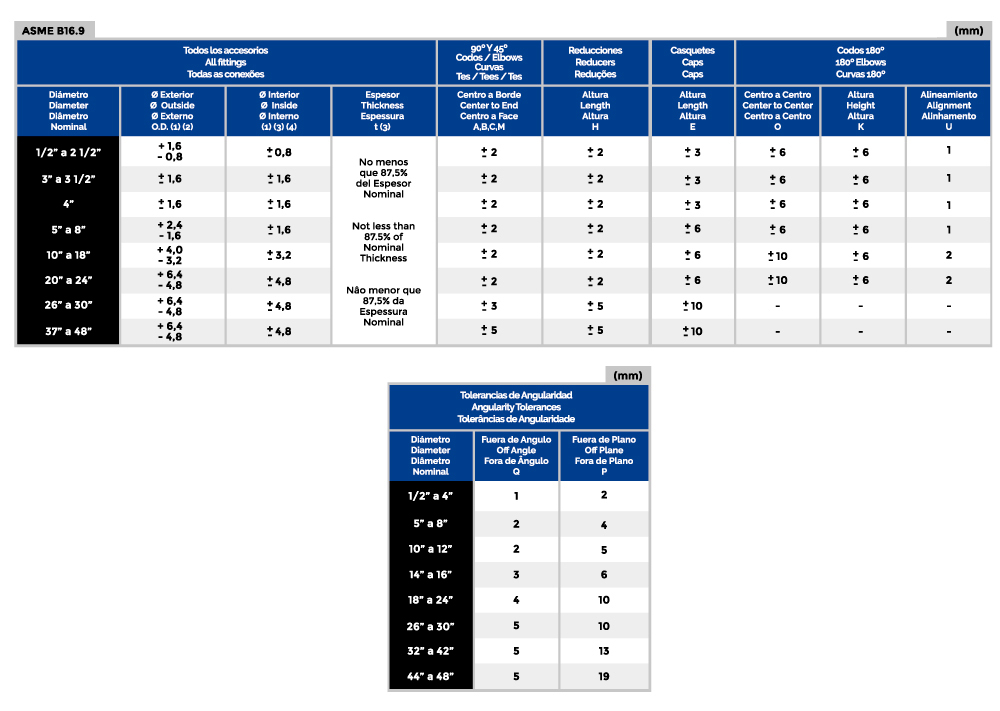

ASME B 16.9
MSS-SP-75
NOTAS
(1) El ovalizado en los extremos es la suma de los valores absolutos de la tolerancia positiva y negativa.
(2) Esta tolerancia no se aplicará en áreas localizadas de accesorios terminados donde un aumento de espesor es requerido para cumplir con los requerimientos de diseño del parágrafo 2.2 de la norma ASME B16.9.
(3) El diámetro y el espesor nominal en los extremos serán especificados por el comprador.
(4) Salvo que el comprador especifique lo contrario, éstas tolerancias se aplican al diámetro interior nominal, el cual es igual a la diferencia entre el diámetro externo nominal y dos veces el espesor nominal.
NOTAS GENERALES
(a) Las tolerancias son positivas y negativas, salvo que se especifique lo contrario.

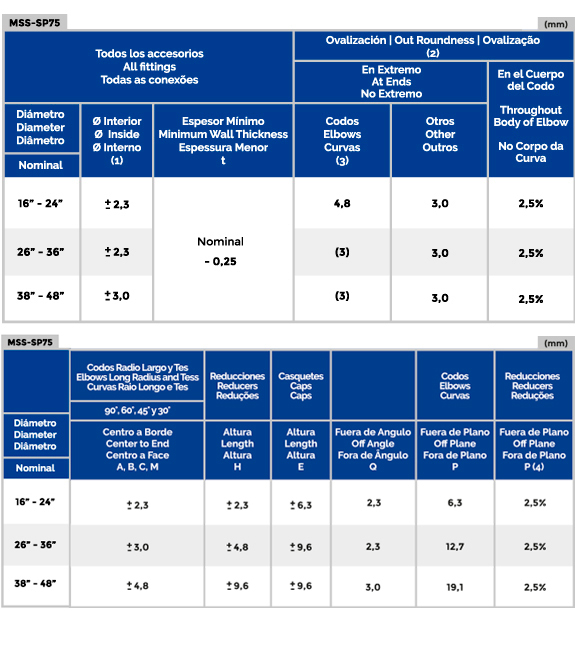

NOTAS
(1) El diámetro interior en el extremo será determinado por la medida circunferencial y la tolerancia se refiere
a variaciones del diámetro interior nominal calculado como ( OD nom - 2t nom ).

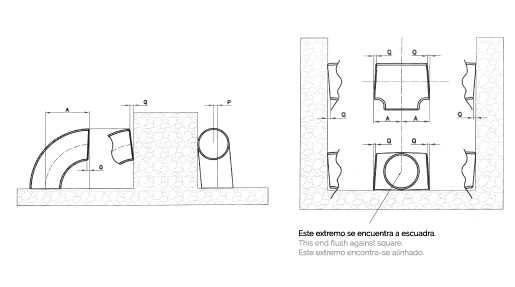

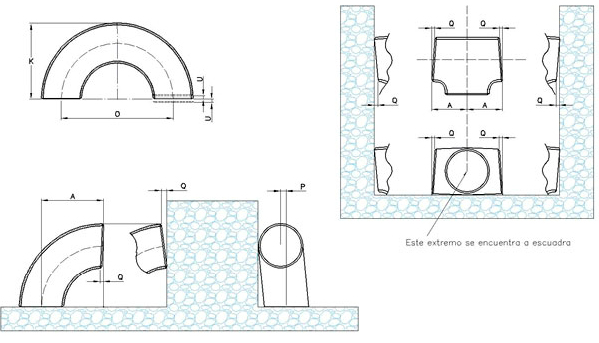

(2) Las tolerancias de ovalización serán las diferencias entre los diámetros máximos y mínimos, medidos
en cualquier sección transversal radial.
(3) Las tolerancias de ovalización en los extremos serán el 1% del diámetro para 26" y mayores.
(4) Porcentaje del diámetro exterior.
ASME B 16.9
MSS-SP75

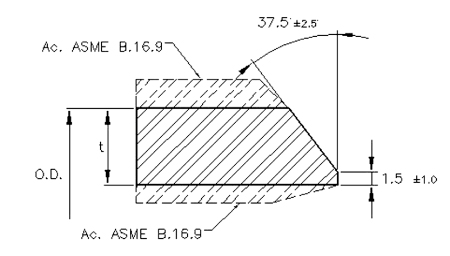

BISEL SIMPLE
para espesores de hasta 22 mm.

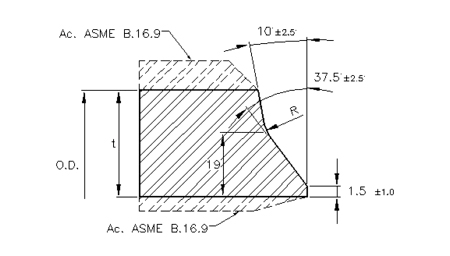

BISEL COMPUESTO
para espesores mayores de 22 mm.

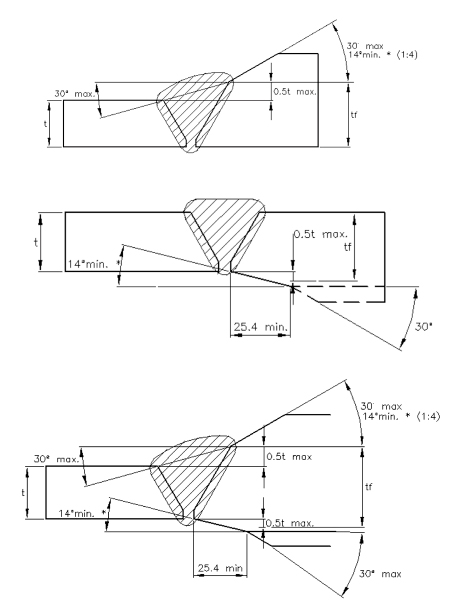

BISELES MSS-SP75

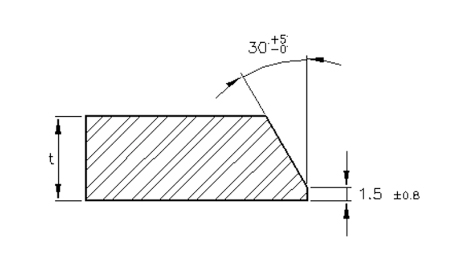

Bisel recomendado para espesores ( t ), en el extremo del accesorio para 19 mm. * o menor.
* O 1 pulgada a opción del fabricante.
Los accesorios de 24" y menores pueden ser realizados con un bisel de 37,5° a opción del fabricante.

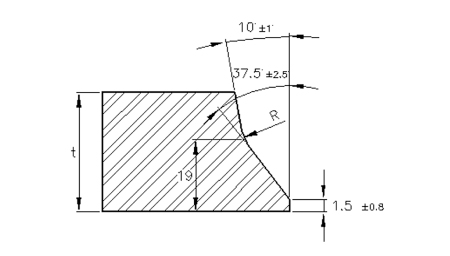

Bisel recomendado para espesores ( t ), en el extremo del accesorio mayores a 19 mm.
Diseño aceptado para espesores desiguales según MSS-SP75
La identificación de nuestros productos se hace con cuños de bajo estrés de acuerdo a lo indicado en la norma MSS-SP25, con la siguiente información:
MSS-SP75
1- Marca "CURVO-SOLD"
2- País de origen Argentina
3- Grado y clase respectivo, tensión de fluencia (Ksi)
(Nota: En caso de tensiones de fluencia desiguales ambos grados del material deben ser identificados, por
ejemplo Y52/X60. "Y" representa la tensión del accesorio y "X" representa la tensión del tubo.
ER: Espesor real compensado del accesorio)
4- Diámetro nominal de la cañería
5- Espesor de la cañería a unir
6- Código de rastreabilidad (Código de colada)
7- Cuando sea aplicable, se agregará la marcación CE: (Valor de Carbono Equivalente), según Norma MSS-SP75
ASME B16.9
1- Marca "CURVO-SOLD"
2- País de origen Argentina
3- Calidad del material
4- Diámetro nominal
5- Espesor o schedule
6- Código de rastreabilidad (Código de colada)
CODIGO DE RX
Los cordones de soldadura son controlados 100% por radiografía (RX), y se los marca bajo relieve con el siguiente código de identificación, como se describe:
1- Unión
2- Número correlativo
3- Mes
4- Año
5- A: Aprobado | R: Reparado

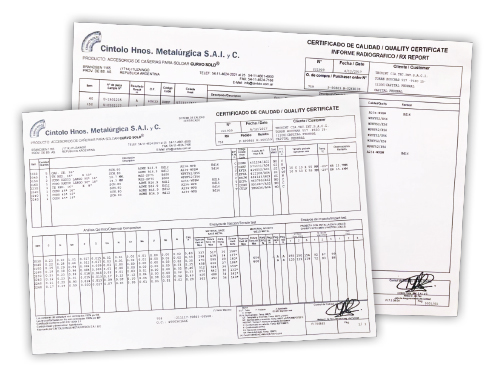

Los Certificados de Calidad cumplen en un todo con los requerimientos indicados para cada una de las normas de fabricación de nuestros productos CURVO SOLD, ASTM A234, ASTM A420 y MSS-SP75.
Los resultados son obtenidos de equipos y laboratorios certificados por entes oficiales.

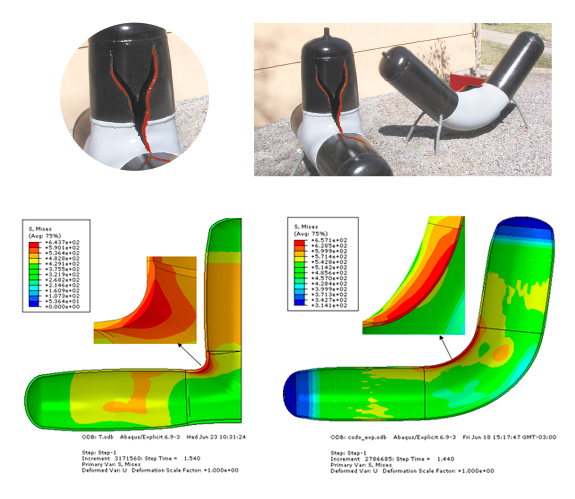

Toda nuestra línea de productos está verificada por ensayos hidráulicos de diseño, superando los requerimientos especificados en las normas ASME B16.9; y MSS-SP75. Estos ensayos fueron auditados por el LLOYD’S REGISTER, como tercera parte.
